Nombre del producto: riel de guía de movimiento lineal mgn5 con bloque MGN5C

Serie:MGN

Tamaño:12

Nº de bloque: MGN12C, MGN12CZFC, MGN12CZ0C, MGN12CZ0H, MGN12CZ1C, MGN12CZ1H, MGN12H, MGN12HZFC, MGN12HZ0C, MGN12HZ0H, MGN12HZ1C, MGN12HZ1H

Tipo de bloque: Estándar

Precarga del bloque: espacio libre ligero (ZF), precarga muy ligera (Z0), precarga ligera (Z1)

Código de precisión/clases de precisión: C,H

Product Description

guia lineal mgn12 guias lineales cnc

Características de la guía lineal mgn12

1. Pequeño y liviano, adecuado para equipos en miniatura.

2. Todos los materiales para el bloque y el riel, incluidas las bolas rodantes y los retenedores de bolas, son de acero inoxidable de grado especial para

propósito anticorrosión.

3. El diseño de contacto de arco gótico puede soportar cargas desde todas las direcciones y ofrece alta rigidez y alta precisión.

4. Las bolas de acero se sujetarán con un retenedor en miniatura para evitar que se caigan incluso cuando se quiten los bloques.

la instalación ferroviaria.

5. Los tipos intercambiables están disponibles en ciertos grados de precisión.

Aplicación de la guía lineal mgn12

La serie MGN/MGW está disponible para varias aplicaciones, como equipos de semiconductores, equipos de PCB/IC, medicamentos, robótica, equipos de medición, equipos de automatización y otras máquinas deslizantes en miniatura.

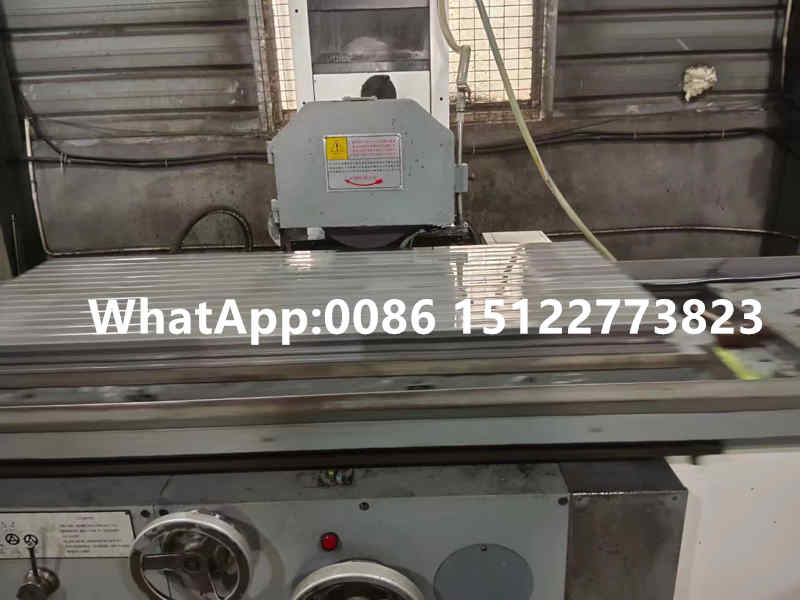

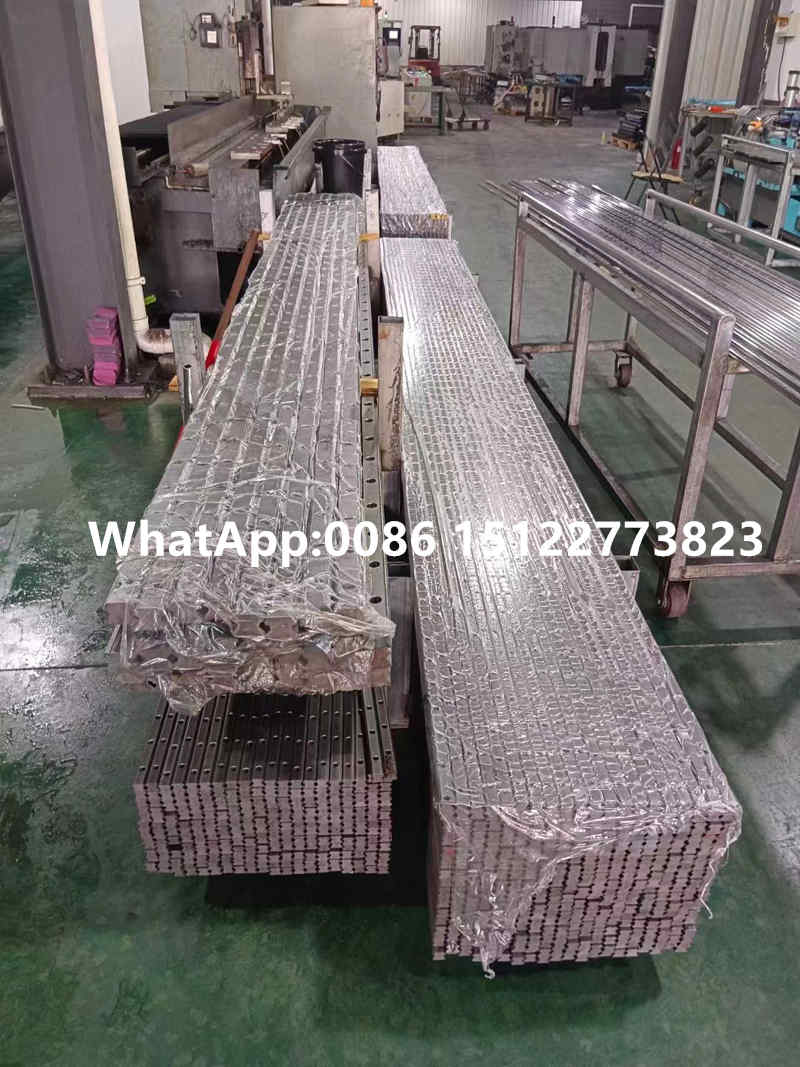

Fábrica

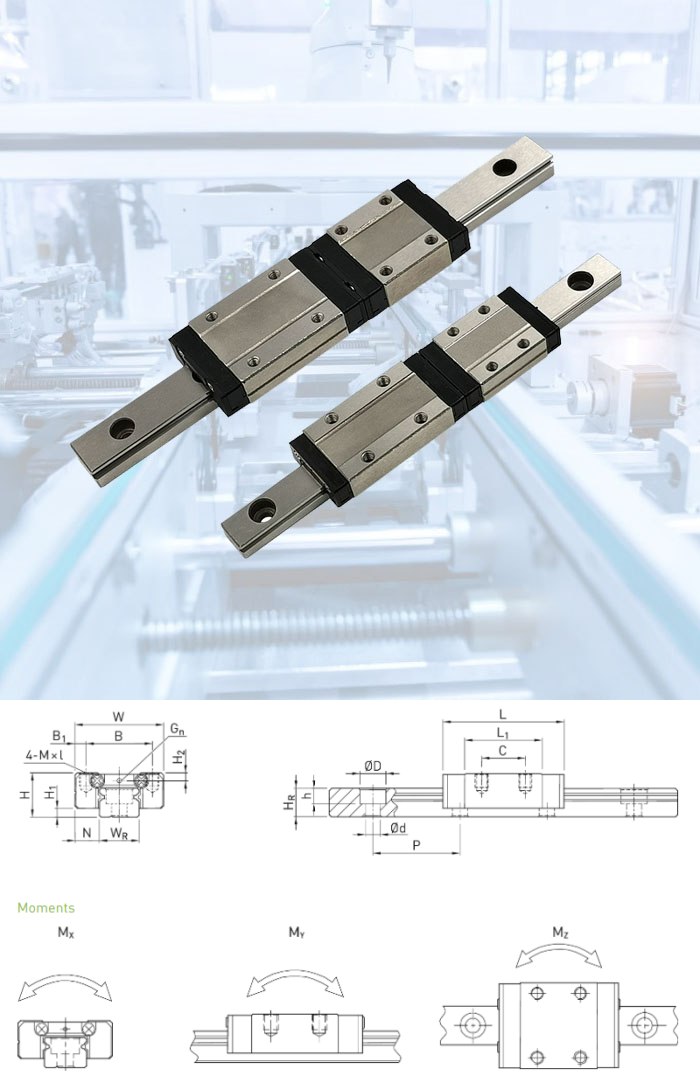

Ficha técnica de la guía lineal mgn12

MGN12C

H Altura total 13 mm
H1   3 mm
H1 Con sello inferior 2 mm
N   7.5 mm
W Ancho de bloque 27 mm
B   20 mm
B1   3.5 mm
C   15
L1   21.7 mm
L Longitud del bloque 34.7 mm
Gn   Ø2
M   M3 mm
l   3.5 mm
H2   2.5 mm
  Masa 0.03 kg

MGN12H

H Altura total 13 mm
H1   3 mm
H1 Con sello inferior 2 mm
N   7.5 mm
W Ancho de bloque 27 mm
B   20 mm
B1   3.5 mm
C   20
L1   32.4 mm
L Longitud del bloque 45.5 mm
Gn   Ø2
M   M3 mm
l   3.5 mm
H2   2.5 mm
  Masa 0.05 kg
