guías lineales baratas rodamientos para guias lineales
guías lineales baratas rodamientos para guias lineales guías lineales baratas rodamientos para guias lineales

guías lineales baratas rodamientos para guias lineales

Product Tags :
Product Description

guías lineales baratas rodamientos para guias lineales

APLICACIONES de guías lineales baratas

Centros de máquinas, Máquinas herramienta, Máquinas de mecanizado de precisión Máquinas de corte pesado, Punzonadoras, Máquinas de corte de mármol, Equipos automáticos, Rectificadoras, Equipos de transferencia de alta velocidad, Máquinas de moldeo por inyección, Equipos de medición

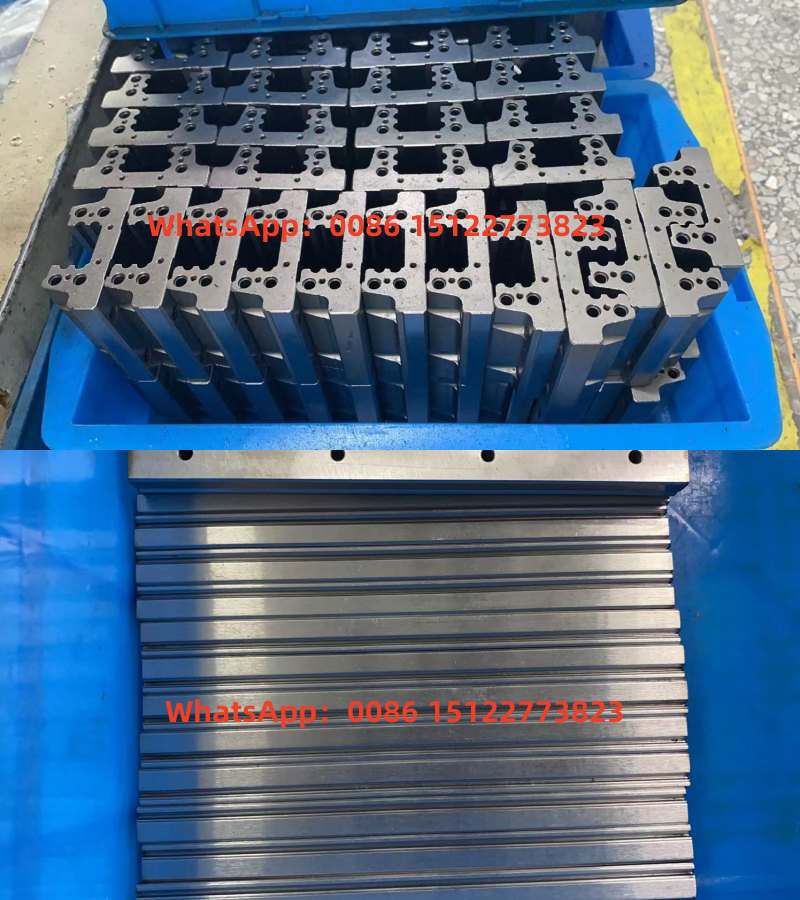

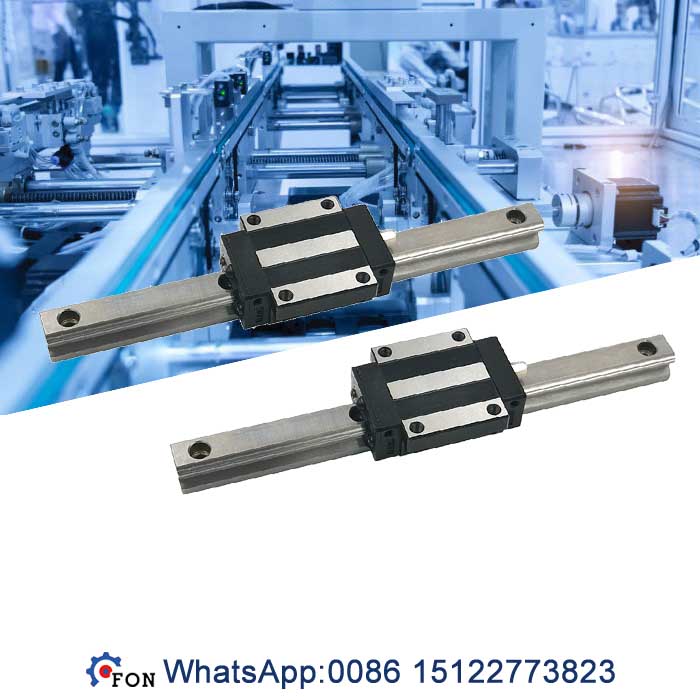

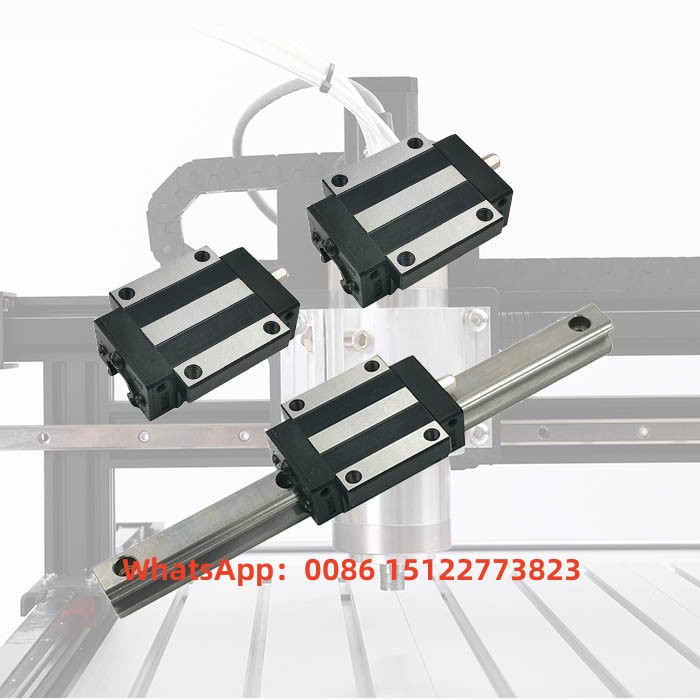

Imagenes de guías lineales baratas

Caracteristicas de guías lineales baratas

(1) Capacidad de autoalineación

Por diseño, la ranura de arco circular tiene puntos de contacto a 45 grados. La serie HG puede absorber la mayoría de los errores de instalación

debido a las irregularidades de la superficie y proporciona un movimiento lineal suave a través de la deformación elástica de los elementos rodantes

y el cambio de puntos de contacto. La capacidad de autoalineación, la alta precisión y el funcionamiento suave se pueden obtener con un

Fácil instalación.

(2) intercambiabilidad

Debido al control dimensional de precisión, la tolerancia dimensional de la serie HG se puede mantener en un rango razonable,

lo que significa que cualquier bloque y cualquier riel en una serie específica se pueden usar juntos manteniendo las dimensiones

tolerancia. Y se agrega un retenedor para evitar que las bolas se caigan cuando se quitan los bloques del riel.

(3) Alta rigidez en las cuatro direcciones

Debido al diseño de cuatro filas, la guía lineal de la serie HG tiene las mismas capacidades de carga en el radial, radial inverso

y direcciones laterales. Además, la ranura de arco circular proporciona un amplio ancho de contacto entre las bolas y el



pista de rodadura ranurada que permite grandes cargas admisibles y alta rigidez.

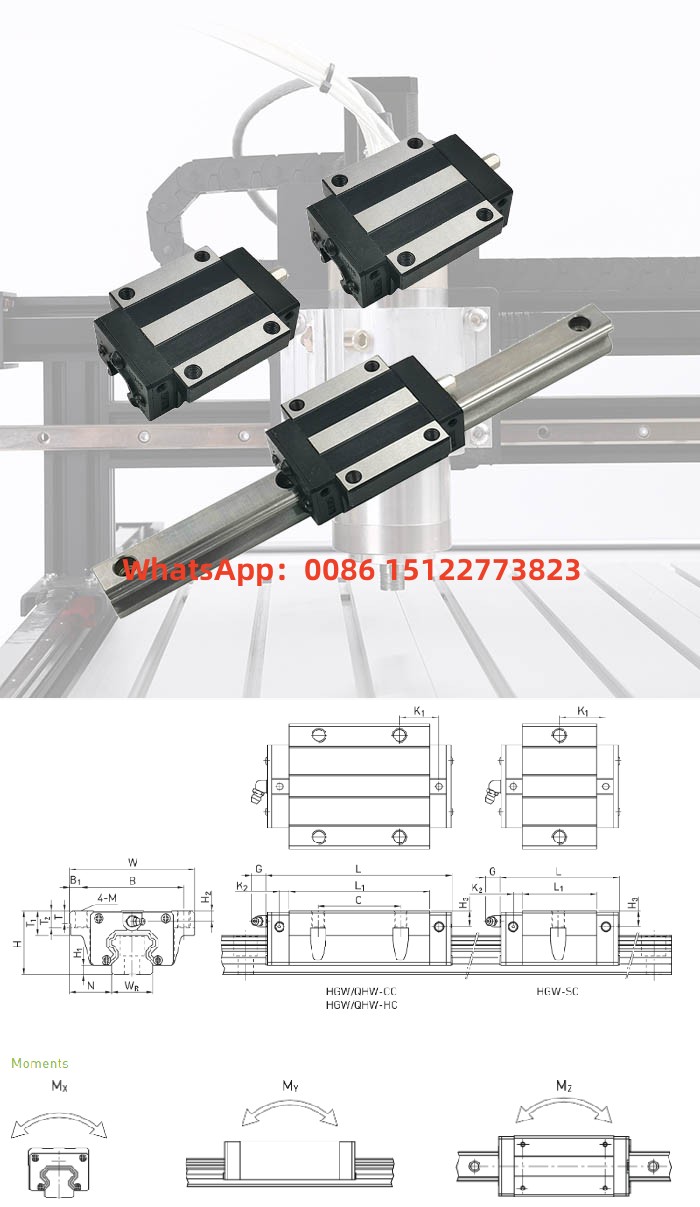

Ficha técnica de





Escribe H W L
HGW15CC 24 47 61.4
HGW20CC 30 63 77.5
HGW20HC 30 63 92.2
HGW25CC 36 70 84
HGW25HC 36 70 104.6
HGW30CC 42 90 97.4
HGW30HC 42 90 120.4
HGW35CC 48 100 112.4
HGW35HC 48 100 138.2
HGW45CC 60 120 139.4
HGW45HC 60 120 171.2
HGW55CC 70 140 166.7
HGW55HC 70 140 204.8
