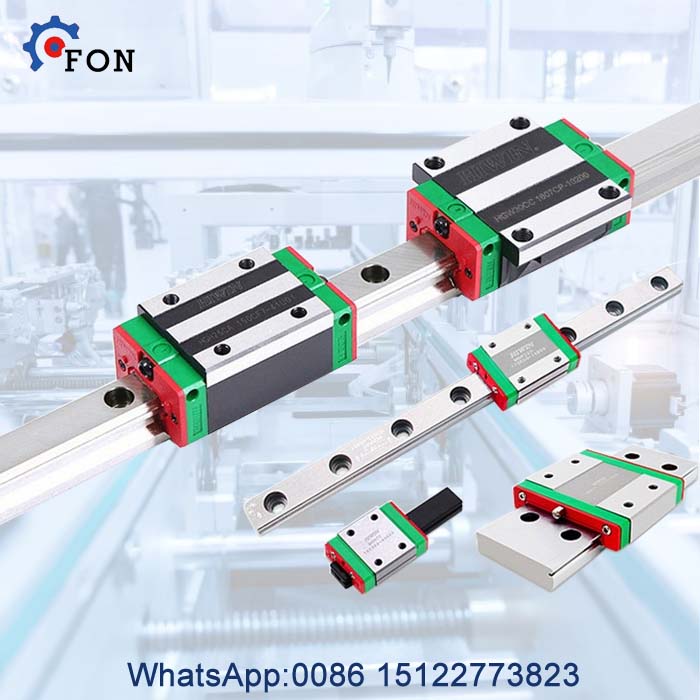

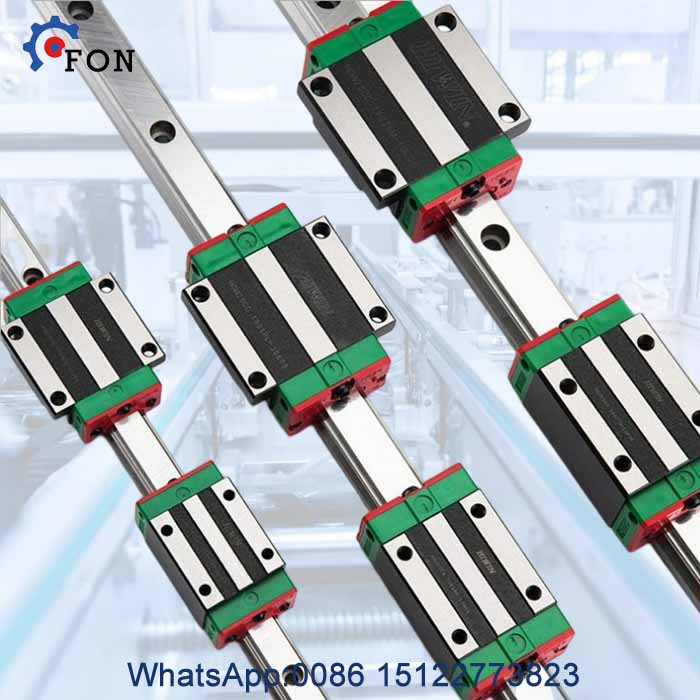

Las guías lineales de la serie HG están diseñadas con una capacidad de carga y una rigidez superiores a las de otros productos similares con ranura de arco circular y optimización de la estructura. Presenta clasificaciones de carga iguales en las direcciones radial, radial inversa y lateral, y autoalineación para absorber errores de instalación. Por lo tanto, las guías lineales de la serie HIWIN HG pueden lograr una larga vida útil con alta velocidad, alta precisión y movimiento lineal suave.
| Type | H | W | L | Cdyn | C0 |
| HGH15CA | 28 | 34 | 61.4 | 14.70 | 23.47 |
| HGH20CA | 30 | 44 | 77.4 | 27.10 | 36.68 |
| HGH20HA | 30 | 44 | 92.2 | 32.70 | 47.96 |
| HGH25CA | 40 | 48 | 84 | 34.90 | 52.82 |
| HGH25HA | 40 | 48 | 104.6 | 42.2 | 69.07 |
| HGH30CA | 45 | 60 | 97.4 | 48.50 | 71.87 |
| HGH30HA | 45 | 60 | 120.4 | 58.60 | 93.99 |
| HGH35CA | 55 | 70 | 112.4 | 64.60 | 93.88 |
| HGH35HA | 55 | 70 | 138.2 | 77.90 | 122.77 |
| HGH45CA | 70 | 86 | 139.4 | 103.80 | 146.71 |
| HGH45HA | 70 | 86 | 171.2 | 125.3 | 191.85 |
| HGH55CA | 80 | 100 | 166.7 | 153.2 | 211.23 |
| HGH55HA | 80 | 100 | 204.8 | 184.9 | 276.23 |
| HGH65CA | 90 | 126 | 200.2 | 213.20 | 287.48 |
| HGH65HA | 90 | 126 | 259.6 | 277.8 | 420.17 |
| Escribe | H | W | L |
| HGH15CA | 28 | 34 | 61.4 |
| HGH20CA | 30 | 44 | 77.5 |
| HGH20HA | 30 | 44 | 92.2 |
| HGH25CA | 40 | 48 | 84 |
| HGH25HA | 40 | 48 | 104.6 |
| HGH30CA | 45 | 60 | 97.4 |
| HGH30HA | 45 | 60 | 120.4 |
| HGH35CA | 55 | 70 | 112.4 |
| HGH35HA | 55 | 70 | 138.2 |
| HGH45CA | 70 | 86 | 139.4 |
| HGH45HA | 70 | 86 | 171.2 |
| HGH55CA | 80 | 100 | 166.7 |
| HGH55HA | 80 | 100 | 204.8 |
Características de la serie MGN

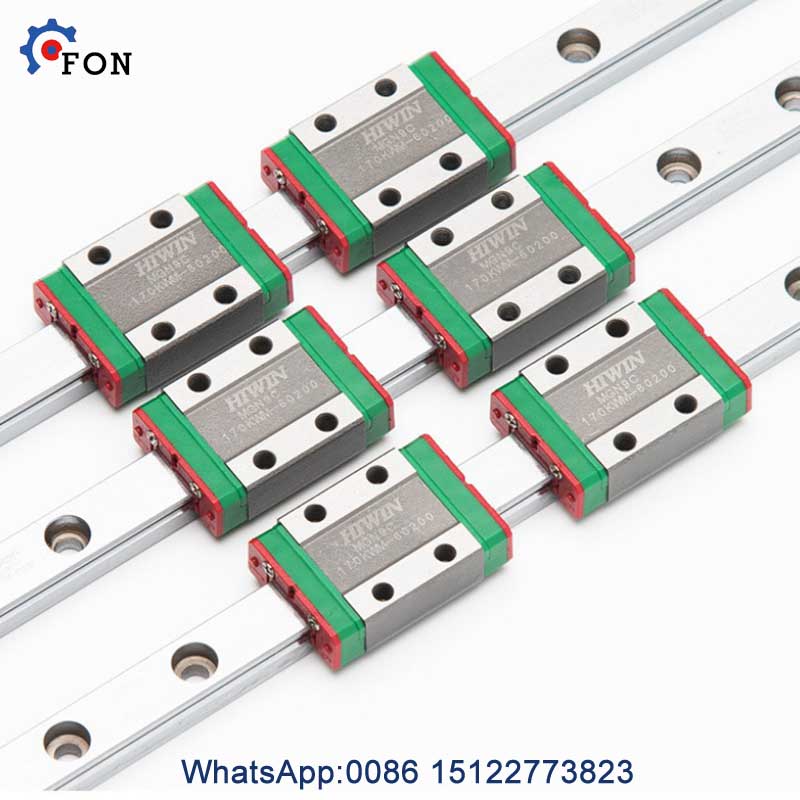

1. Pequeño y liviano, adecuado para equipos en miniatura.
2. Todos los materiales para el bloque y el riel, incluidas las bolas rodantes y los retenedores de bolas, son de acero inoxidable de grado especial para fines anticorrosivos.
3. El diseño de contacto de arco gótico puede soportar cargas desde todas las direcciones y ofrece alta rigidez y alta precisión.
4. Las bolas de acero se sujetarán con un retenedor en miniatura para evitar que se caigan incluso cuando se retiren los bloques de la instalación del riel.
5. Los tipos intercambiables están disponibles en ciertos grados de precisión.
| Tipo | H | W | L | Cdyn | C0 |
| MGN5C | 6 | 12 | 16 | 540 | 840 |
| MGN5H | 6 | 12 | 19 | 670 | 1080 |
| MGN7C | 8 | 17 | 22.5 | 980 | 1245 |
| MGN7H | 8 | 17 | 30.8 | 1370 | 1960 |
| MGN9C | 10 | 20 | 28.9 | 1860 | 2550 |
| MGN9H | 10 | 20 | 39.9 | 2550 | 4020 |
| MGN12C | 13 | 27 | 34.7 | 2840 | 3920 |
| MGN12H | 13 | 27 | 45.4 | 3720 | 5880 |
| MGN15C | 16 | 32 | 42.1 | 4610 | 5590 |
| MGN15H | 16 | 32 | 58.8 | 6370 | 9110 |
| MGW7C | 9 | 25 | 31.2 | 1370 | 2060 |
| MGW7H | 9 | 25 | 41 | 1770 | 3140 |
| MGW9C | 12 | 30 | 50.7 | 3430 | 5890 |
| MGW9H | 12 | 30 | 46.1 | 3920 | 5590 |
| MGW12C | 14 | 40 | 46.1 | 3920 | 5590 |
| MGW12H | 14 | 40 | 60.4 | 5100 | 8240 |
| MGW15C | 16 | 60 | 54.8 | 6770 | 9220 |
| MGW15H | 16 | 60 | 73.8 | 8930 | 13380 |
Características de la guía lineal de la serie EG

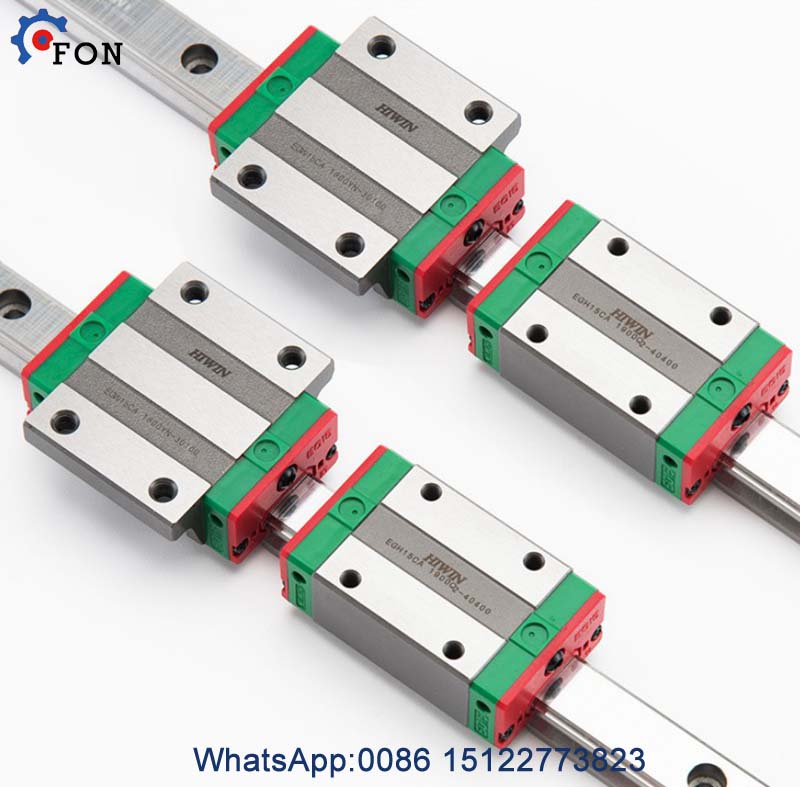

El diseño de la serie EG ofrece un perfil bajo, alta capacidad de carga y alta rigidez. También presenta una clasificación de carga igual en las cuatro direcciones y capacidad de autoalineación para absorber errores de instalación, lo que permite mayores precisiones. Además, la altura de montaje más baja y la longitud más corta hacen que la serie EG sea más adecuada para máquinas de automatización de alta velocidad y aplicaciones donde el espacio es limitado.
El retenedor está diseñado para sujetar las bolas en el bloque incluso cuando se retira del riel.
| Tipo | H | W | L | Cdyn | C0 |
| EGH15SA | 24 | 34 | 40.1 | 5350 | 9400 |
| EGH15CA | 24 | 35 | 56.8 | 7830 | 16190 |
| EGH20SA | 28 | 42 | 50 | 7230 | 12740 |
| EGH20CA | 28 | 42 | 69.1 | 10310 | 21130 |
| EGH25SA | 33 | 48 | 59.1 | 11400 | 19500 |
| EGH25CA | 33 | 48 | 82.6 | 16270 | 36400 |
| EGH30SA | 42 | 60 | 69.5 | 16420 | 28100 |
| EGH30CA | 42 | 60 | 98.1 | 23700 | 47460 |
| EGH35SA | 48 | 70 | 75 | 22660 | 37380 |
| EGH35CA | 48 | 70 | 108 | 33350 | 64840 |
| EGW15SC | 24 | 52 | 40.1 | 5350 | 9400 |
| EGW15CC | 24 | 52 | 56.8 | 7830 | 16190 |
| EGW20SC | 28 | 59 | 50 | 7230 | 12740 |
| EGW20CC | 28 | 59 | 69.1 | 10310 | 21130 |
| EGW25SC | 33 | 73 | 59.1 | 11400 | 19500 |
| EGW25CC | 33 | 73 | 82.6 | 16270 | 36400 |
| EGW30SC | 42 | 90 | 69.5 | 16420 | 28100 |
| EGW30CC | 42 | 90 | 98.1 | 23700 | 47460 |
| EGW35SC | 48 | 100 | 75 | 22660 | 37380 |
| EGW35CC | 48 | 100 | 108 | 33350 | 64840 |
