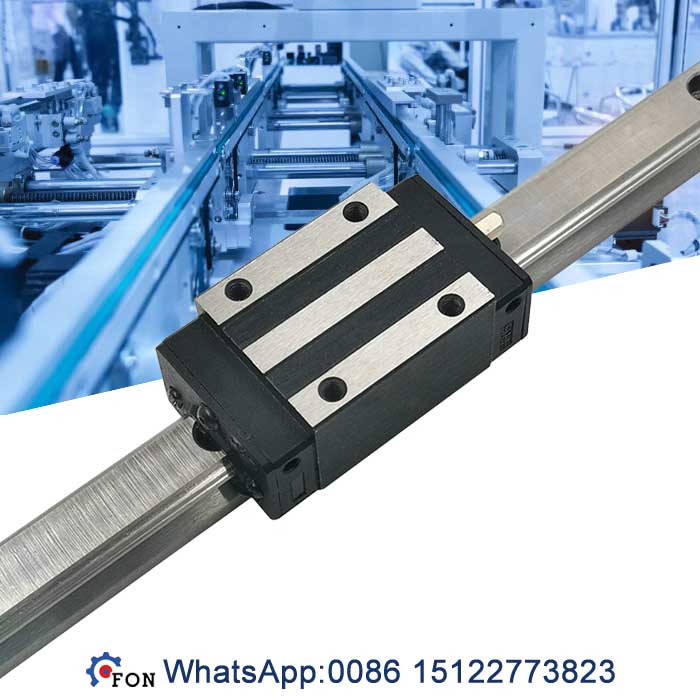

guia linear patins guias lineares 20mm

Características de guia linear patins

(1) Capacidade de auto-alinhamento

Por design, o slot de arco circular tem pontos de contato de 45 graus. A série HG pode absorver a maioria dos erros de instalação devido a irregularidades da superfície e fornece um movimento linear suave através da deformação elástica dos corpos rolantes e da mudança dos pontos de contato. Capacidade de autoalinhamento, alta precisão e operação suave podem ser obtidas com uma instalação fácil.

(2) intercambialidade

Devido ao controle dimensional preciso, a tolerância dimensional da série HG pode ser mantida dentro de uma faixa razoável, o que significa que qualquer bloco e trilho de uma série específica podem ser usados juntos, mantendo a tolerância dimensional. E um retentor é adicionado para evitar que as bolas caiam quando os blocos são removidos do trilho.

(3) Alta rigidez em todas as quatro direções

Devido ao design de quatro carreiras, a guia linear da série HG tem as mesmas capacidades de carga nas direções radial, radial reversa e lateral. Além disso, a ranhura do arco circular fornece uma ampla largura de contato entre as esferas e a pista ranhurada que permite grandes cargas admissíveis e alta rigidez.

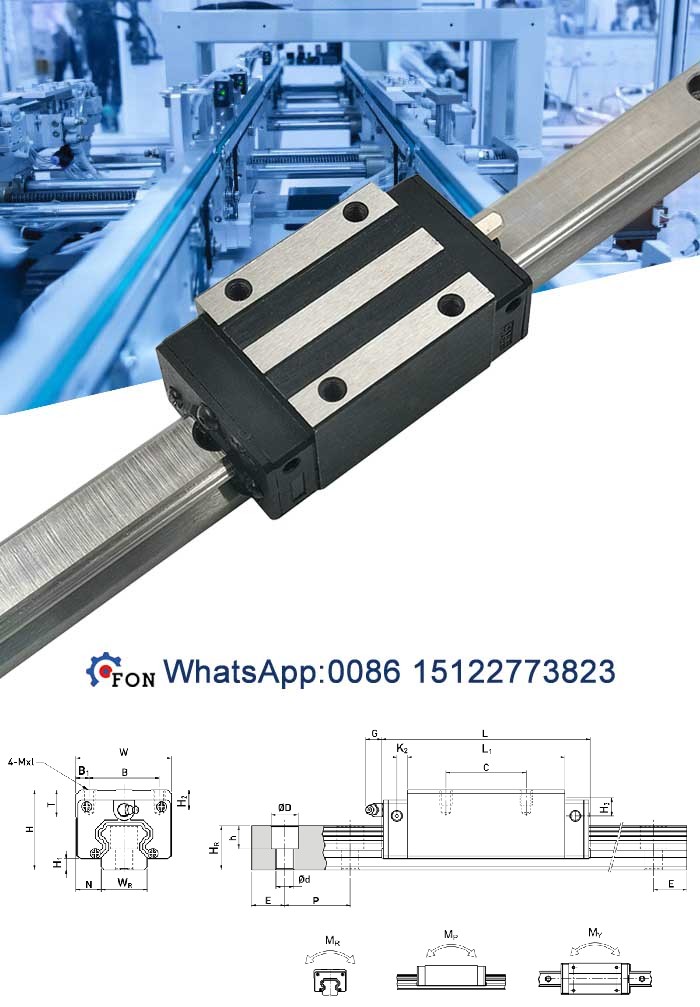

ficha técnica de guia linear patins
