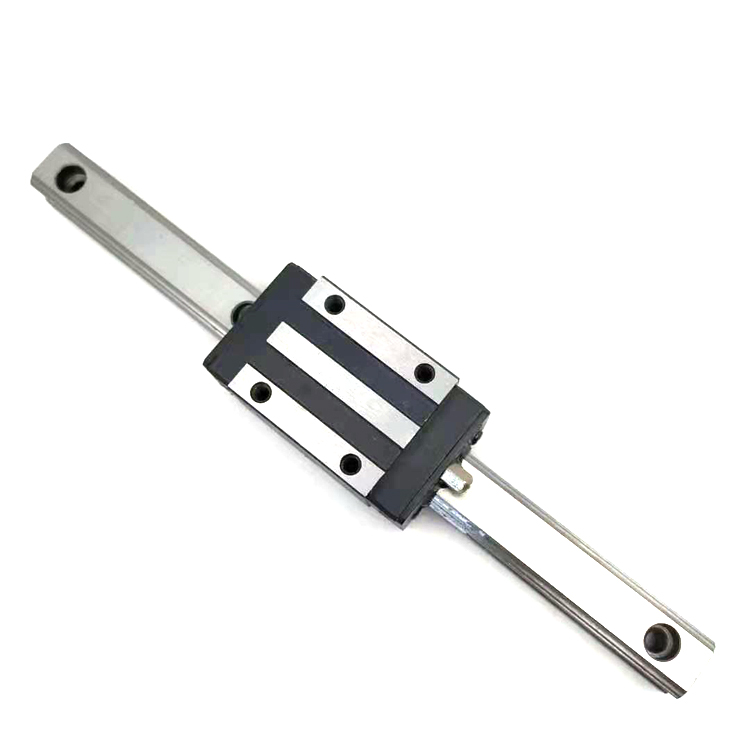

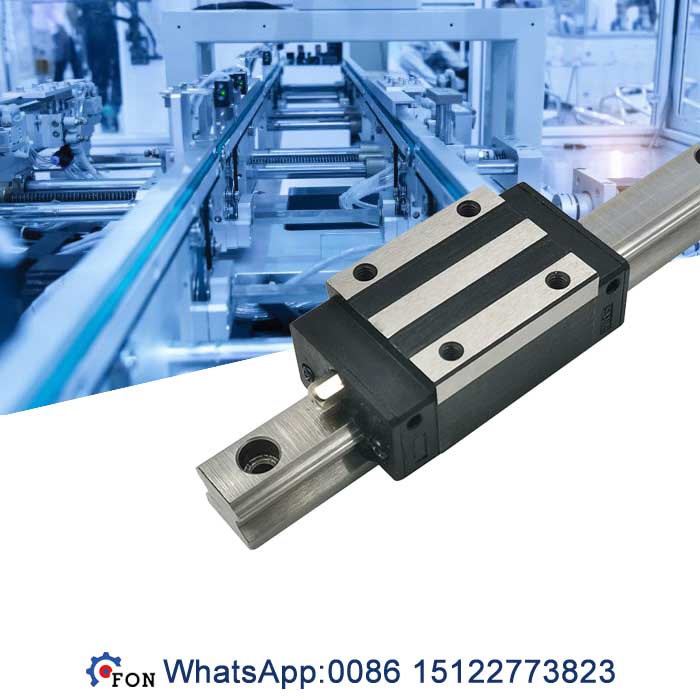

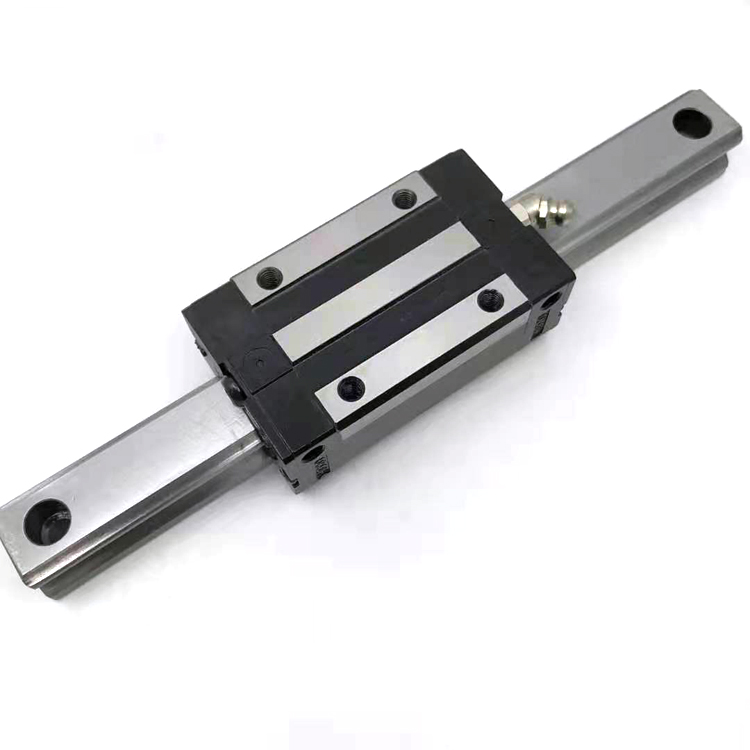

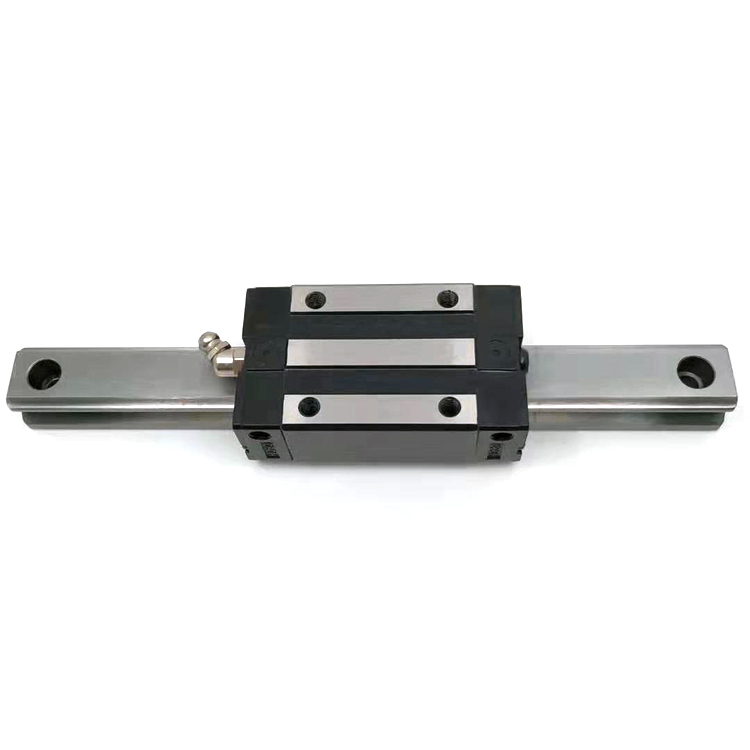

Série HGH-CA / HGH-HA

Série HG - Guia Linear Tipo Bola de Carga Pesada

As guias lineares da série HG são projetadas com capacidade de carga e rigidez maiores do que outros produtos semelhantes com ranhura de arco circular e otimização de estrutura. Ele apresenta classificações de carga iguais nas direções radial, radial reversa e lateral, e autoalinhamento para absorver erros de instalação. Assim, as guias lineares da série HG podem alcançar uma vida longa com alta velocidade, alta precisão e movimento linear suave.

Características do trilho de guia linear HG

(1) Capacidade de auto-alinhamento
Por design, a ranhura de arco circular tem pontos de contato a 45 graus. A série HG pode absorver a maioria dos erros de instalação devido às irregularidades da superfície e fornecer movimento linear suave por meio da deformação elástica dos elementos rolantes e da mudança dos pontos de contato. Capacidade de auto-alinhamento, alta precisão e operação suave podem ser obtidas com uma instalação fácil.
(2) Intercambialidade
Por causa do controle dimensional de precisão, a tolerância dimensional da série HG pode ser mantida em uma faixa razoável, o que significa que quaisquer blocos e trilhos em uma série específica podem ser usados ​​juntos, mantendo a tolerância dimensional. E um retentor é adicionado para evitar que as bolas caiam quando os blocos são removidos do trilho.
(3) Alta rigidez em todas as quatro direções
Devido ao design de quatro carreiras, a guia linear da série HG tem classificações de carga iguais nas direções radial, radial reversa e lateral. Além disso, a ranhura de arco circular fornece uma largura de contato amplo entre as esferas e a pista da ranhura, permitindo grandes cargas permitidas e alta rigidez.

Construção da Série HG

Sistema de circulação de rolamento: Bloco, Trilho, Tampa e Retentor
Sistema de lubrificação: bico de graxa e junta de tubulação
Sistema de proteção contra poeira: vedação final, vedação inferior, tampa do parafuso, vedações duplas e raspador

Número do modelo do trilho de guia linear HG Series

As guias da série HG podem ser classificadas em tipos não intercambiáveis e intercambiáveis. Os tamanhos são idênticos. A única diferença entre os dois tipos é que o tipo intercambiável de blocos e trilhos pode ser trocado livremente e sua precisão pode chegar até a classe P. O número do modelo da série HG contém o tamanho, tipo, classe de precisão, classe de pré-carga, etc.

Folha de dados do trilho de guia linear HG
