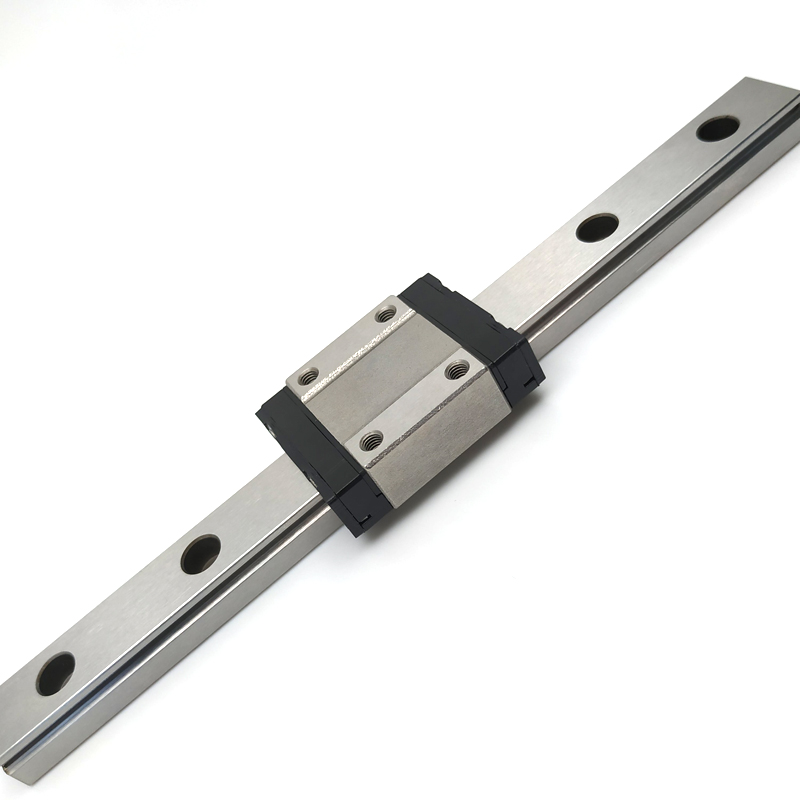

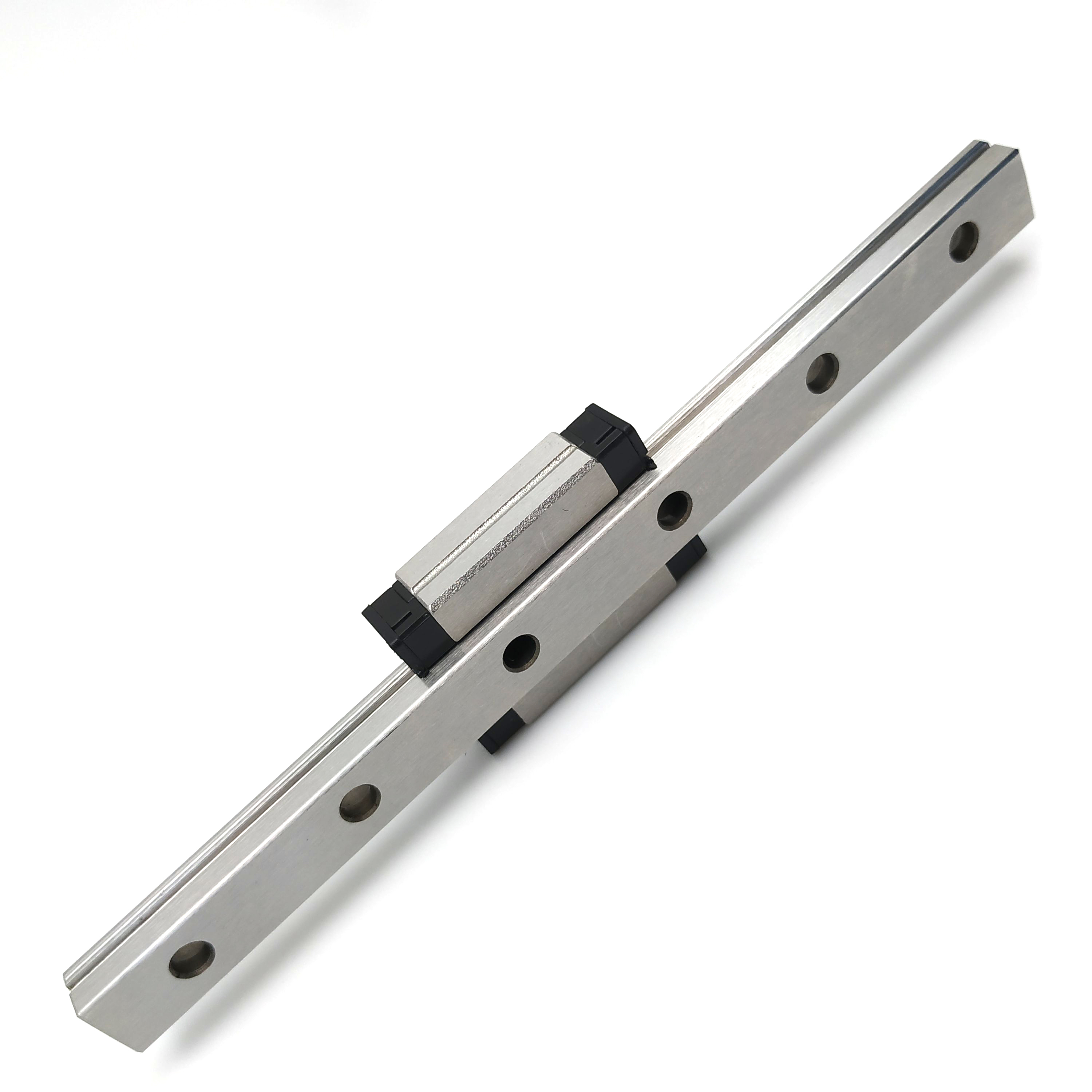

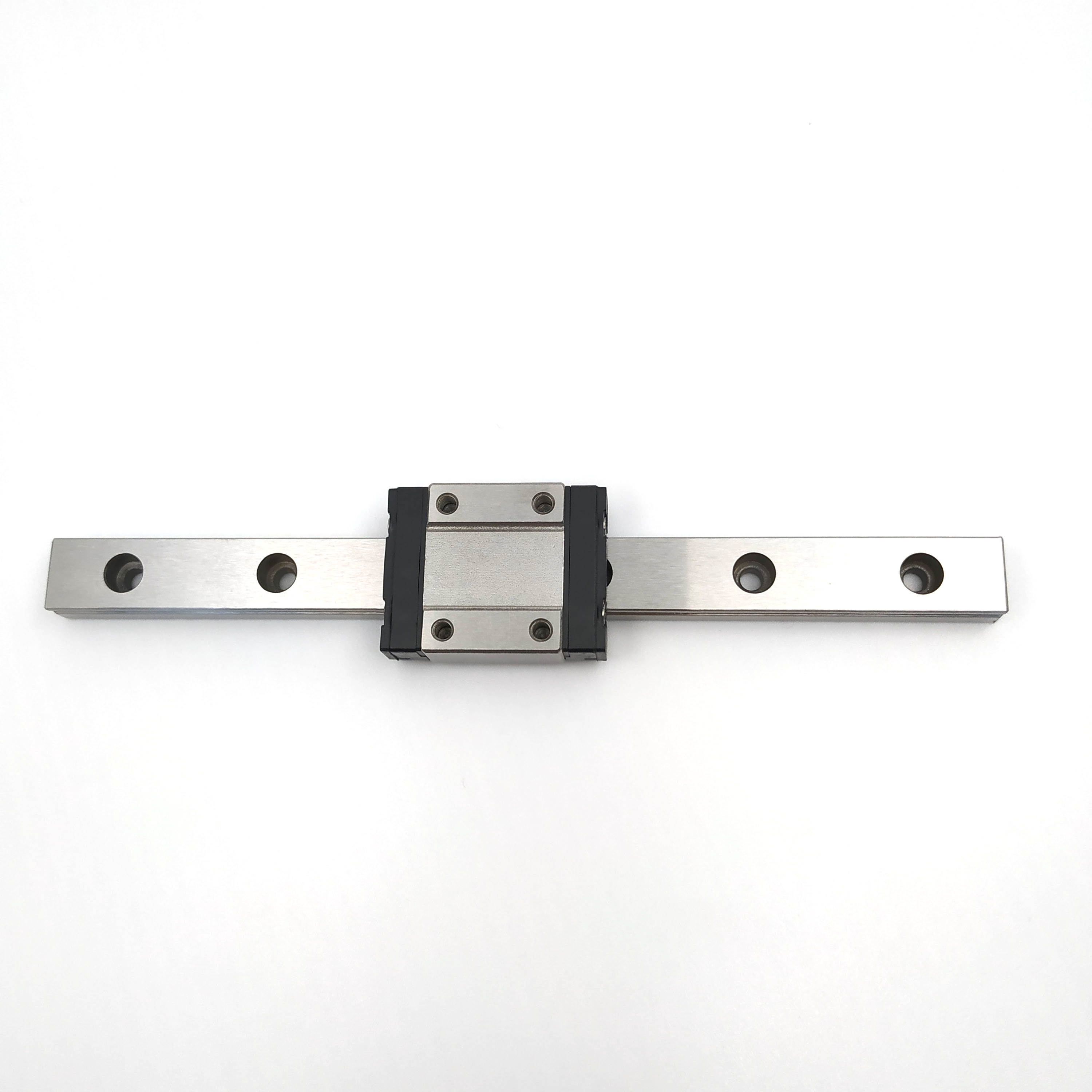

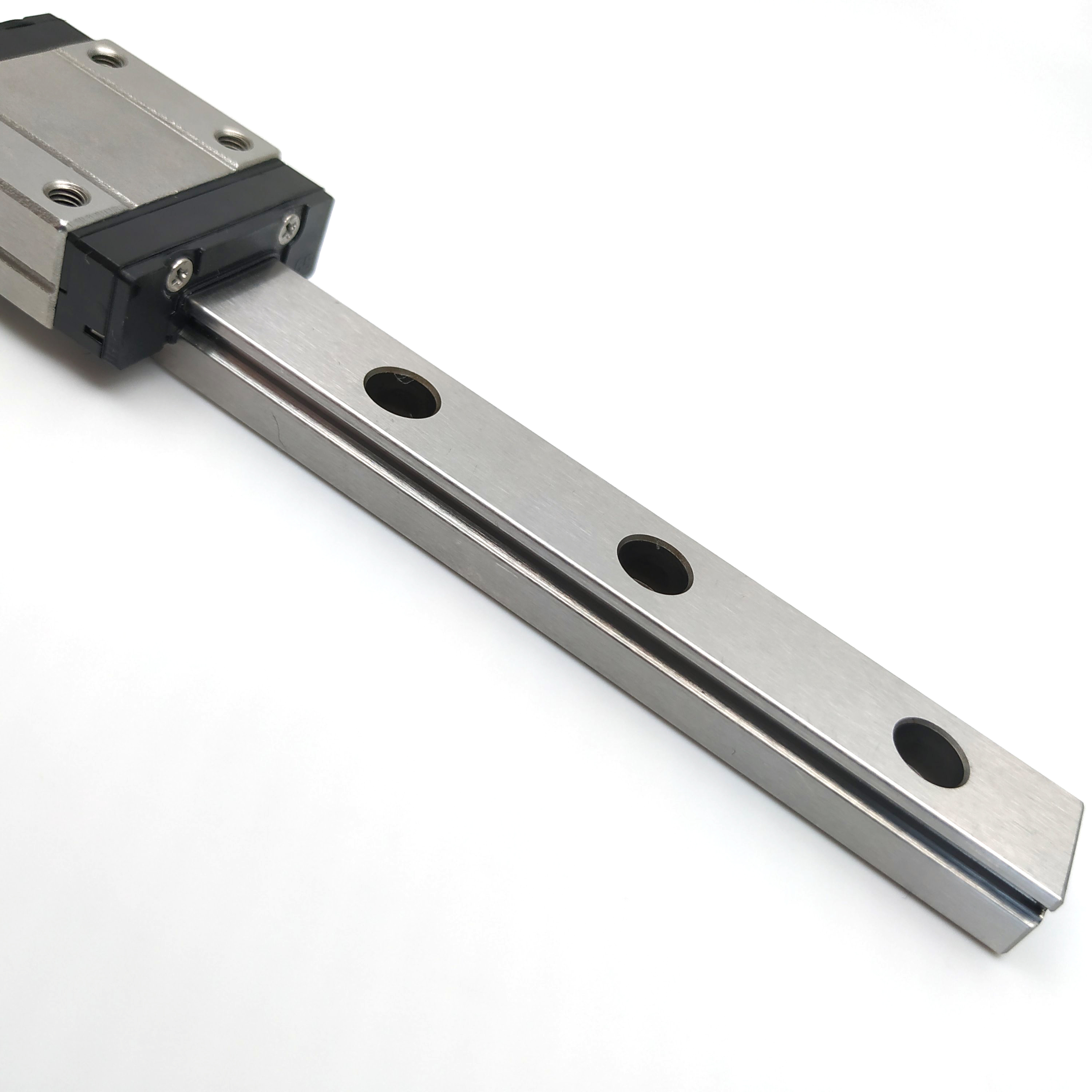

Guia mini linear da série MGN-C / MGN-H

Características da guia mini linear

Pequeno e leve, adequado para equipamentos em miniatura.
Todos os materiais para blocos e trilhos, incluindo esferas rolantes e retentores de esferas, são em aço inoxidável especial para fins anticorrosivos.
O projeto de contato em arco gótico pode sustentar cargas de todas as direções e oferece alta rigidez e alta precisão.
As bolas de aço serão seguradas por um retentor em miniatura para evitar que as bolas caiam, mesmo quando os blocos são removidos da instalação do trilho.
Tipos intercambiáveis estão disponíveis em certos graus de precisão.

Construção de mini guia linear



Sistema de circulação de rolamento: Bloco, trilho, tampa e retentor
Sistema de lubrificação: O niple de graxa está disponível para MGN15, lubrificado por pistola de graxa.
Sistema de proteção contra poeira: vedação final, vedação inferior (tamanho opcional 9,12,15), tampa (tamanho 12,15)

Aplicativo

A série MGN / MGW está disponível para várias aplicações, como equipamentos semicondutores, equipamentos PCB / IC, medicamentos, robótica, equipamentos de medição, equipamentos de automação e outras máquinas deslizantes em miniatura.

Número do modelo mini guia linear

As guias lineares das séries MGN e MGW podem ser classificadas em tipos não intercambiáveis e intercambiáveis, que são do mesmo tamanho. O tipo intercambiável é mais conveniente devido aos trilhos substituíveis; no entanto, a precisão é menor do que o tipo não intercambiável. Com dimensão e controle de qualidade estritos, as guias lineares do tipo intercambiáveis seriam uma escolha bastante adequada para os clientes quando os trilhos não precisam ser emparelhados. O número do modelo contém informações de tamanho, tipo, precisão, pré-carga e assim por diante.

Folha de dados da mini guia linear
