cnc guide rail linear slide MGW5H
cnc guide rail linear slide MGW5H

cnc guide rail linear slide MGW5H

Product Description

MGW-C/MGW-H series

cnc guide rail linear slide MGW5H

Details of MGW5H

Product name:cnc guide rail linear slide MGW5H

Series:MGW

Size:5

Block No:MGW5H, MGW5HZFC, MGW5HZ0C, MGW5HZ0H, MGW5HZ1C, MGW5HZ1H

Block Type: Long

Block preload:Light Clearance(ZF), Very Light Preload(Z0),  Light Preload (Z1)

Precision code/Accuracy Classes: C,H

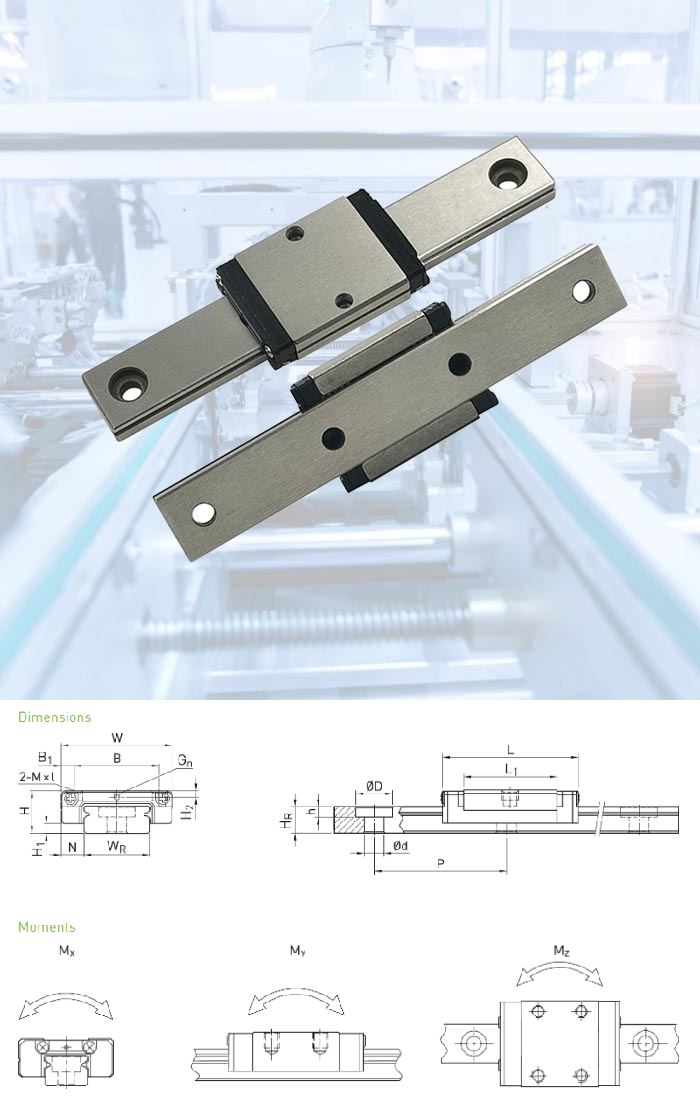

Datasheet of MGW5H



H Total height 6 mm
H1   1.5 mm
N   3.5 mm
W Block width 12 mm
B   8 mm
B1   2 mm
L1   12.6 mm
L Block length 19 mm
Gn   Ø0.8
M   M2 mm
l   1.5 mm
H2   1 mm
  Mass 0.02 kg
