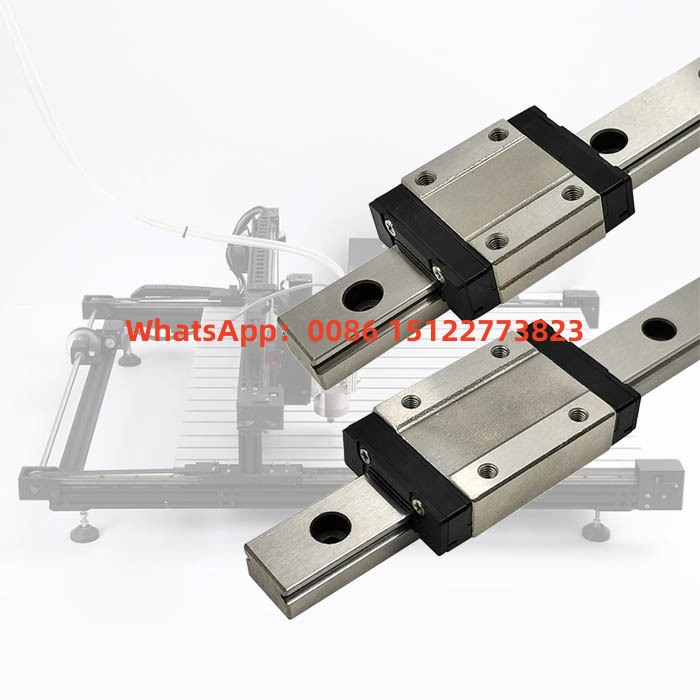

1. Pequeño y liviano, adecuado para equipos en miniatura.
2. Todos los materiales para el bloque y el riel, incluidas las bolas rodantes y los retenedores de bolas, son de acero inoxidable de grado especial para
propósito anticorrosión.
3. El diseño de contacto de arco gótico puede soportar cargas desde todas las direcciones y ofrece alta rigidez y alta precisión.
4. Las bolas de acero se sujetarán con un retenedor en miniatura para evitar que se caigan incluso cuando se quiten los bloques.
la instalación ferroviaria.
5. Los tipos intercambiables están disponibles en ciertos grados de precisión.
La serie MGN/MGW está disponible para varias aplicaciones, como equipos de semiconductores, equipos de PCB/IC, medicamentos, robótica, equipos de medición, equipos de automatización y otras máquinas deslizantes en miniatura.

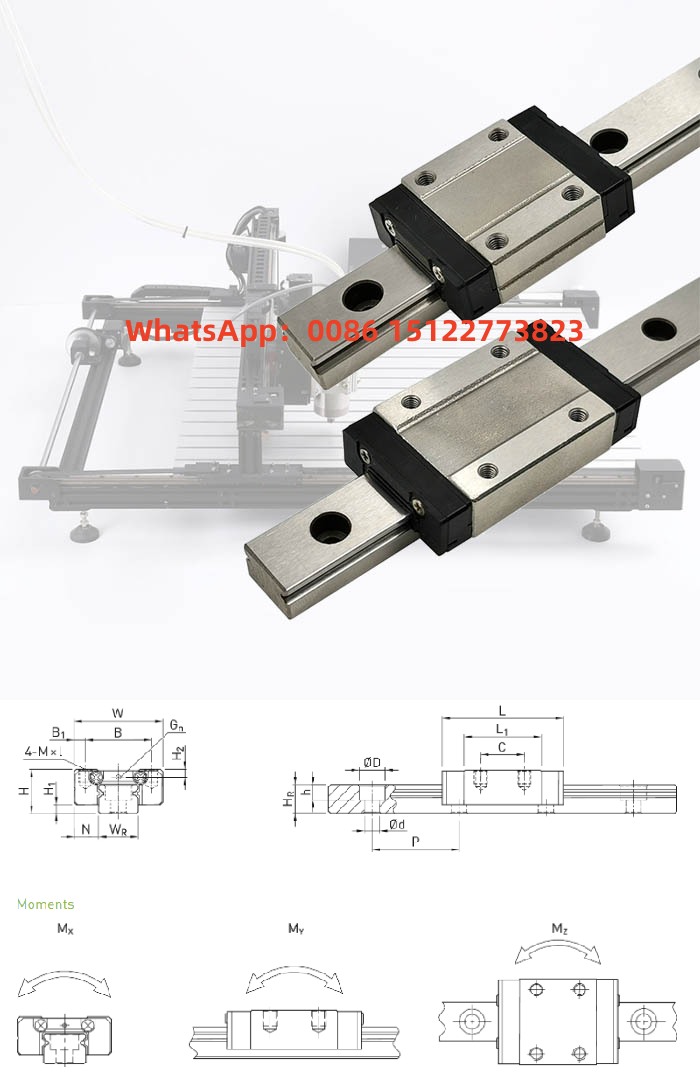

| H | Altura total | 13 | mm |
| H1 | 3 | mm | |
| H1 | Con sello inferior | 2 | mm |
| N | 7.5 | mm | |
| W | Ancho de bloque | 27 | mm |
| B | 20 | mm | |
| B1 | 3.5 | mm | |
| C | 15 | ||
| L1 | 21.7 | mm | |
| L | Longitud del bloque | 34.7 | mm |
| Gn | Ø2 | ||
| M | M3 | mm | |
| l | 3.5 | mm | |
| H2 | 2.5 | mm | |
| Masa | 0.03 | kg |
| H | Altura total | 13 | mm |
| H1 | 3 | mm | |
| H1 | Con sello inferior | 2 | mm |
| N | 7.5 | mm | |
| W | Ancho de bloque | 27 | mm |
| B | 20 | mm | |
| B1 | 3.5 | mm | |
| C | 20 | ||
| L1 | 32.4 | mm | |
| L | Longitud del bloque | 45.5 | mm |
| Gn | Ø2 | ||
| M | M3 | mm | |
| l | 3.5 | mm | |
| H2 | 2.5 | mm | |
| Masa | 0.05 | kg |
