guia lineal 20mm guia cnc lineal

APLICACIONES de guia lineal 20mm

Centros de máquinas, Máquinas herramienta, Máquinas de mecanizado de precisión Máquinas de corte pesado, Punzonadoras, Máquinas de corte de mármol, Equipos automáticos, Rectificadoras, Equipos de transferencia de alta velocidad, Máquinas de moldeo por inyección, Equipos de medición

Caracteristicas de guia lineal 20mm

(1) Capacidad de autoalineación

Por diseño, la ranura de arco circular tiene puntos de contacto a 45 grados. La serie HG puede absorber la mayoría de los errores de instalación

debido a las irregularidades de la superficie y proporciona un movimiento lineal suave a través de la deformación elástica de los elementos rodantes

y el cambio de puntos de contacto. La capacidad de autoalineación, la alta precisión y el funcionamiento suave se pueden obtener con un

Fácil instalación.

(2) intercambiabilidad

Debido al control dimensional de precisión, la tolerancia dimensional de la serie HG se puede mantener en un rango razonable,

lo que significa que cualquier bloque y cualquier riel en una serie específica se pueden usar juntos manteniendo las dimensiones

tolerancia. Y se agrega un retenedor para evitar que las bolas se caigan cuando se quitan los bloques del riel.

(3) Alta rigidez en las cuatro direcciones

Debido al diseño de cuatro filas, la guía lineal de la serie HG tiene las mismas capacidades de carga en el radial, radial inverso

y direcciones laterales. Además, la ranura de arco circular proporciona un amplio ancho de contacto entre las bolas y elpista de rodadura ranurada que permite grandes cargas admisibles y alta rigidez.

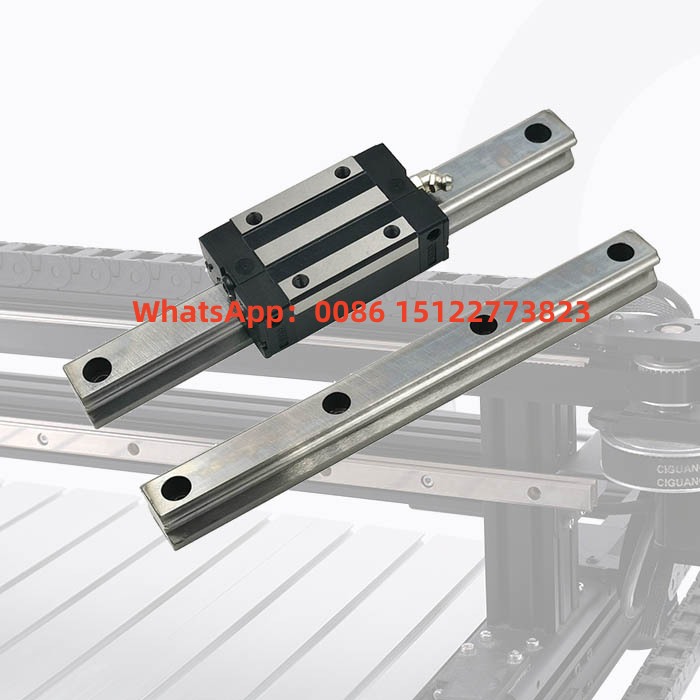

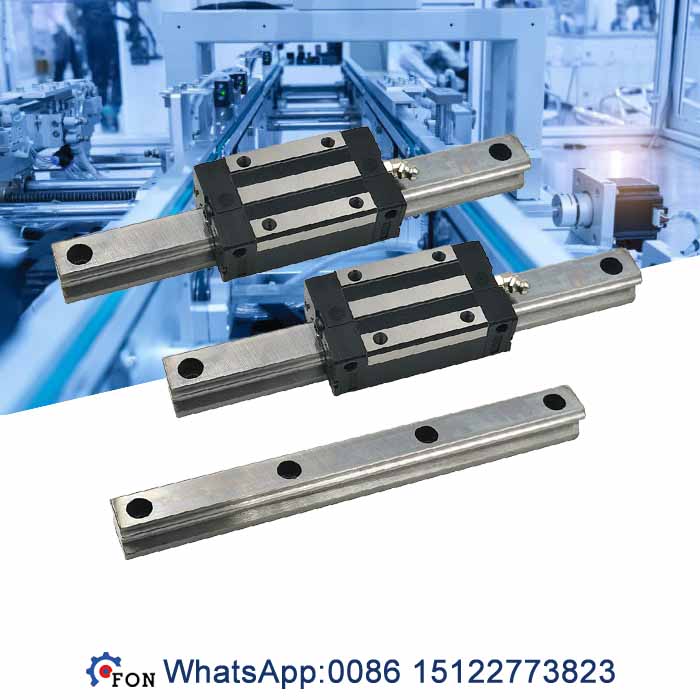

Imagenes de guia lineal 20mm

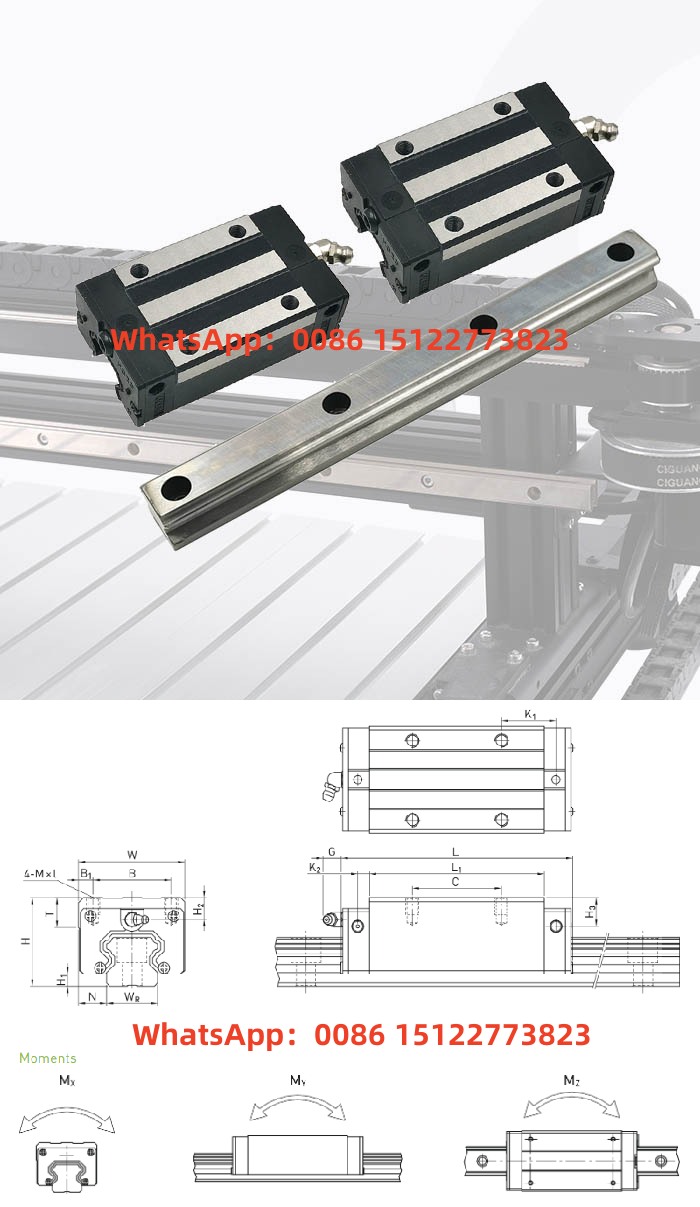

Ficha técnica de guia lineal 20mm
