guías lineales con rodamientos guias de rodamientos lineales

Caracteristicas de guías lineales con rodamientos

(1) Capacidad de autoalineación

Por diseño, la ranura de arco circular tiene puntos de contacto a 45 grados. La serie HG puede absorber la mayoría de los errores de instalación

debido a las irregularidades de la superficie y proporciona un movimiento lineal suave a través de la deformación elástica de los elementos rodantes

y el cambio de puntos de contacto. La capacidad de autoalineación, la alta precisión y el funcionamiento suave se pueden obtener con un

Fácil instalación.

(2) intercambiabilidad

Debido al control dimensional de precisión, la tolerancia dimensional de la serie HG se puede mantener en un rango razonable,

lo que significa que cualquier bloque y cualquier riel en una serie específica se pueden usar juntos manteniendo las dimensiones

tolerancia. Y se agrega un retenedor para evitar que las bolas se caigan cuando se quitan los bloques del riel.

(3) Alta rigidez en las cuatro direcciones

Debido al diseño de cuatro filas, la guía lineal de la serie HG tiene las mismas capacidades de carga en el radial, radial inverso

y direcciones laterales. Además, la ranura de arco circular proporciona un amplio ancho de contacto entre las bolas y el

pista de rodadura ranurada que permite grandes cargas admisibles y alta rigidez.

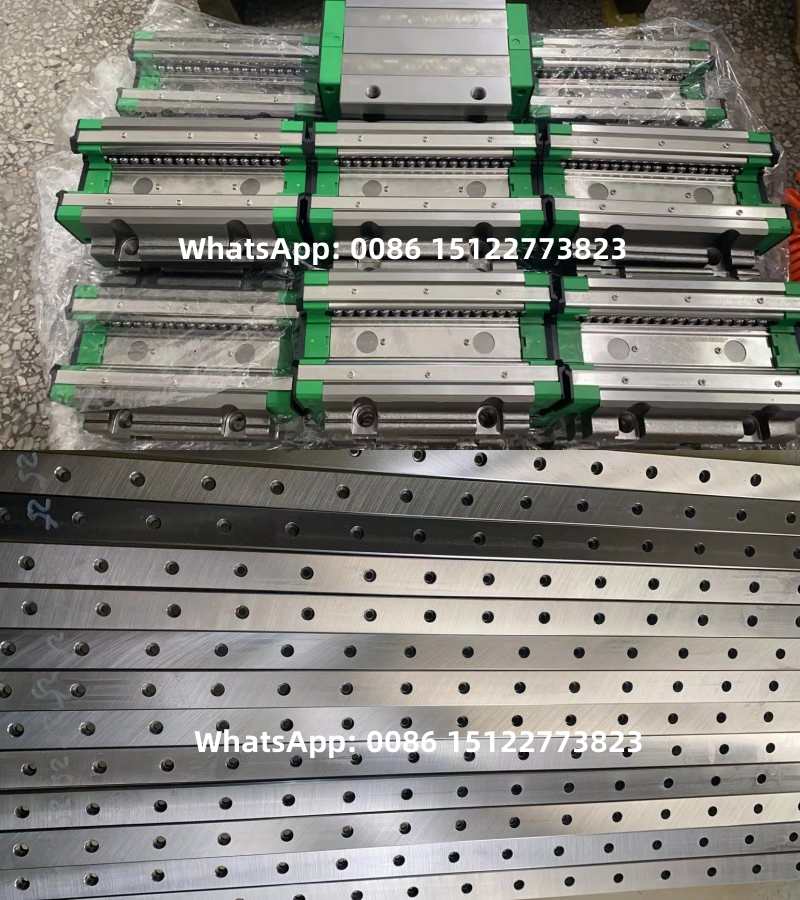

Taller de producción de guías lineales con rodamientos

Ficha técnica de guías lineales con rodamientos
